矢打ち加工とは…
<加工実績例>
| 材質 | 【特殊材質】ハステロイ,アンビロイ,インコネル,ニッケル,チタン,アルミ,真鍮 ＳＵＳ３０３・ＳＵＳ３０４・ＳＵＳ３１０・ＳＵＳ３１６・ＳＵＳ４０３・ＳＵＳ４２０・ＳＵＳ６３０ Ｓ２０Ｃ・Ｓ２５Ｃ・Ｓ４５Ｃ ＳＣＭ３・ＳＣＭ４１５・ＳＣＭ４３５・ＳＣＭ４３５Ｈ・ＳＣＭ４４０ ＳＮＢ７ ＳＮＣＭ ＳＫＤ１１ ＳＵＨ６６０ ＳＳ４００ ＳＯ７２０ Ｂ７・Ｂ８ ＮＣ２５ |
| ボルト ねじ形状 | 【キャップボルト】通常形状,ノーズ付,低頭,極低頭,頭六角,段付き 【皿(頭)ボルト】 【ボタンボルト】 【止めねじ】 とがり先,くぼみ先,平先,棒先,丸先 【全ねじ】 全ねじ,両端ねじ 【その他特殊形状】クラッチ部品はじめ、事例多数 ※旋盤加工前の丸棒の状態でも矢打ち加工いたします |
| 六角穴 大きさ | 平角１.５㎜～３２㎜ ※材質等にもよりますので、ご相談ください |
| ボルト 長さ | ～６６０㎜まで実績あり ※形状にもよりますので、ご相談ください |
| 穴形状 | 六角穴,四角穴,十字穴,三角穴,五角穴,七角穴,文字刻印 ※その他特殊形状もご相談ください ※貫通穴も対応しております |

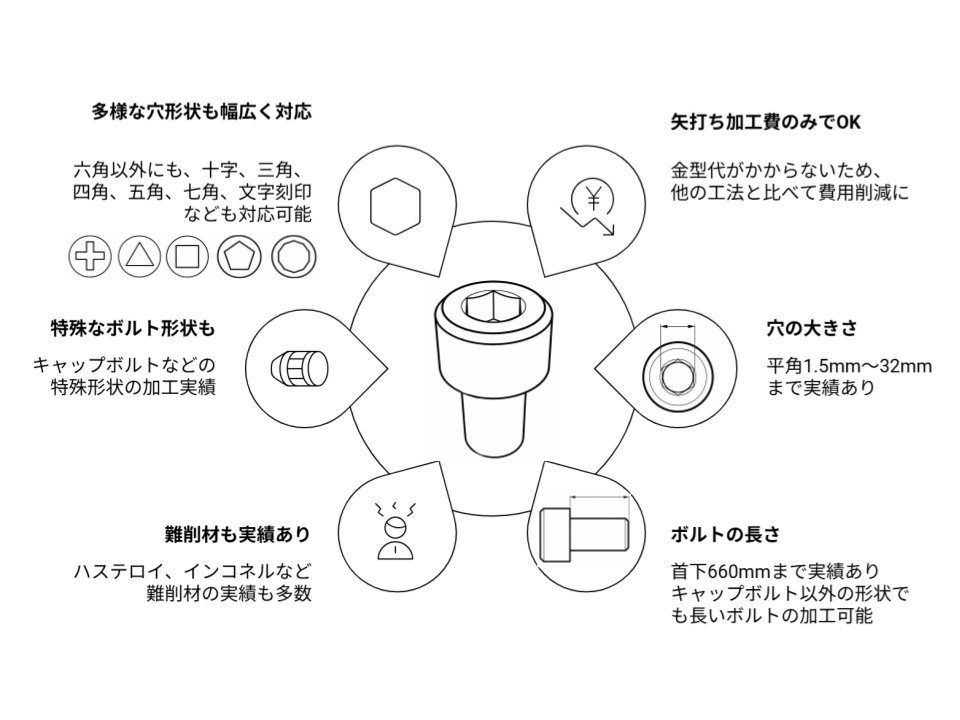

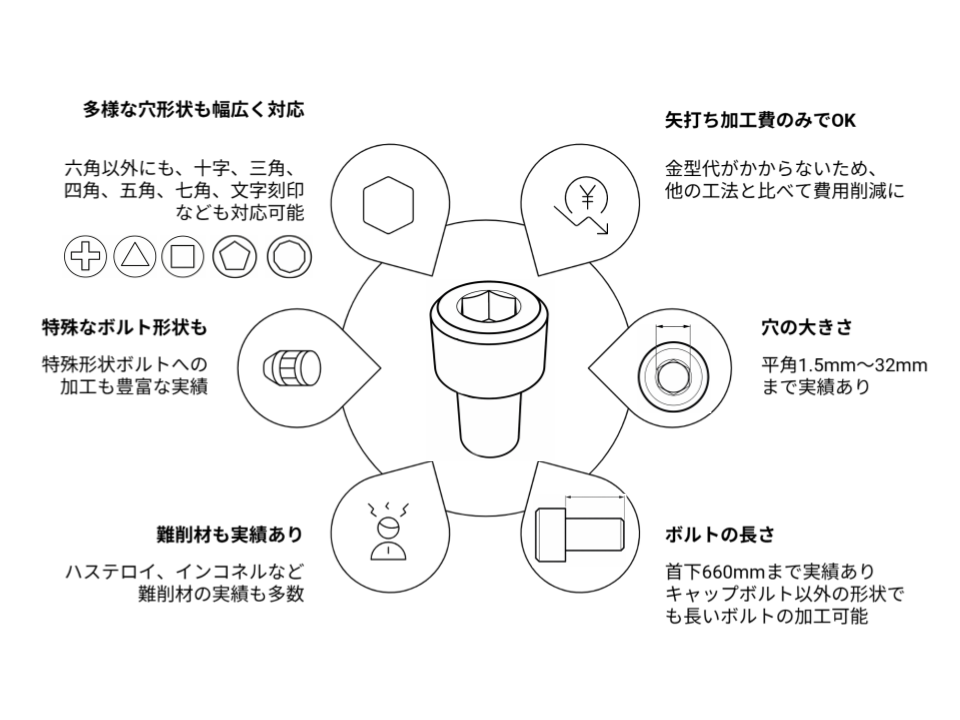

当社の矢打ち加工のメリット
- 1. 金型は当社所有のものを使用
- パンチ・治具とも金型は当社所有のものを使用しますので、加工費のみでお受けできます。
試作等の少量でもお任せください。もちろん数千個単位の加工もお受けしております。 - 2. 平角1.5mm～32mmまでの実績
- プレス機はケトバシから80ｔまで所有しており、穴の大きさや材質に合わせて矢打ち加工いたします。パンチは当社で作成しているためインチサイズなど特殊なサイズでの加工も対応しております。
- 3. 難削材の矢打ち加工も実績あり
- ハステロイ・インコネル・アンビロイ・チタン・SUS316などの難削材の実績も豊富です。
- 4. 特殊形状も実績豊富
- キャップボルトはもちろん、ホーローや低頭ボルト・長尺ボルト・特殊な段付ボルトなどの実績も豊富です。当社は金型製作の専門家。矢打ち加工時の治具も金型製作のノウハウで１から製作できるので、特殊な形状の製品への加工もお任せください。
- 5. 多様な穴形状も幅広く対応
- 六角穴だけでなく、四角穴・十字穴も矢打ち加工しております。五角穴・三角穴・七角穴・刻印など特殊なものもご相談ください。
まずは、「こんなことできるかな？」お問合せください
「こんなことお困りではないですか？」
.
特殊形状製品に矢打ち加工したい！
.

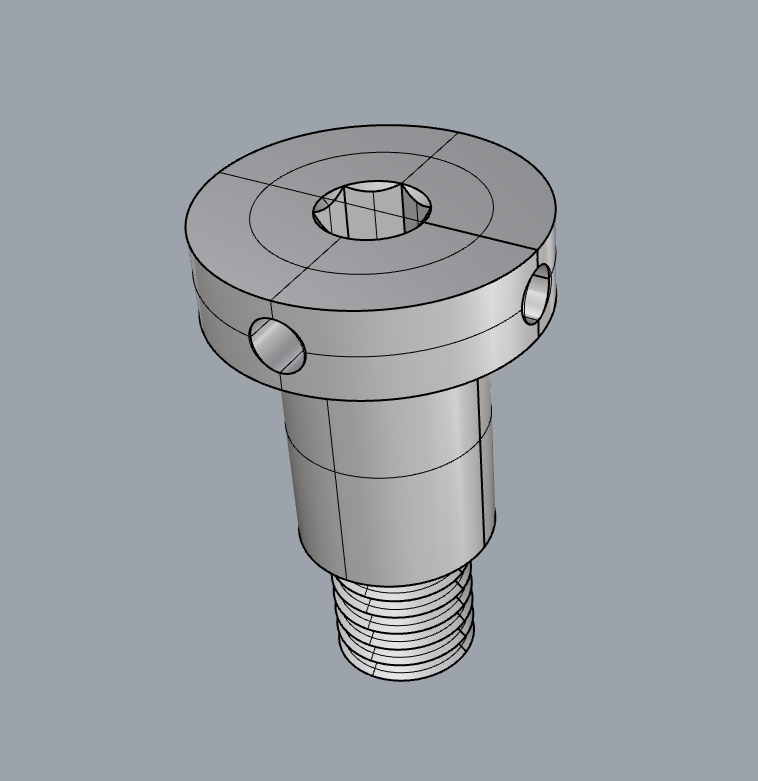

六角穴矢打ち加工 ~特殊ボルト~
#特殊ボルト #工法転換 #治具から製作
.
形状と穴の位置合わせがしたい！
.

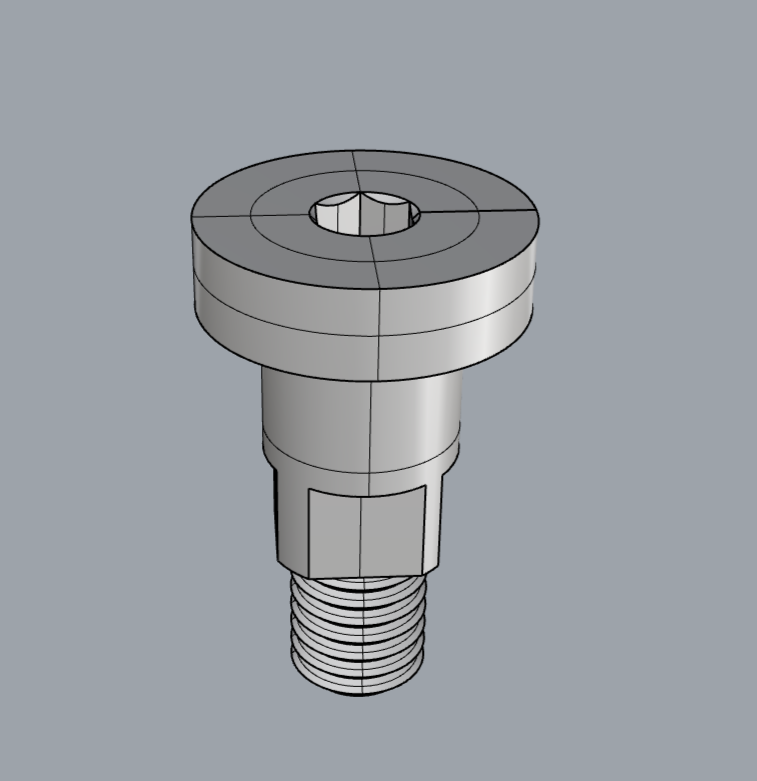

六角穴矢打ち加工
~六角穴と製品形状の位置合わせ~
#特殊ボルト #穴との位置合わせ #治具から製作
.
六角穴以外の矢打ち加工がしたい！
.
十字穴矢打ち加工
#十字穴加工 #特殊穴の矢打ち加工 #金型から製作
関連ページ
よくある質問
- Q .受注数は？
- 当社は金型を所有していますので数個から数千個でも加工できます。単価は数が多いと安くなります。
- Q .下穴の大きさは？
- ボルトの形状や材質などにもよりますので詳しくはお問合せ下さい。
- Q .製品の形状は加工してしまっていいの？
- 形状に影響が出ないよう、どの段階で矢打ち工程をするか受注の際にお打合せしております。
下穴をあけた丸棒の状態でも加工いたします。 - Q .金型の販売はできますか？
- 当社は加工のみお受けしていますので、金型の販売はしておりません。
- Q .宅配便でも受け渡し可能ですか？
- 可能です。その場合、送料はご負担いただきますのでご了承ください。
- Q .その他注意事項は？
- ・加工後、六角穴の中にカスが残ります。
・六角穴と外側の肉厚が少ない場合は、外径が膨らむこともあります。外径がシビアな製品の場合はご相談ください。
