ワイヤーカット（ワイヤー放電加工）

ワイヤーカットとは？: 正式名称は「ワイヤー放電加工」と言い、真鍮などのワイヤー線に電流を流し加工物との間で発生する放電によって切断する機械です。糸鋸のような加工に見えますが、放電による溶断のため実際は非接触で切断しています。
可能な材質: 導電性の材料であれば加工可能です。材料の厚さも問わず、超硬材や熱処理後でも加工できます。

【弊社実績】
特殊鋼・金型部品：ＳＣ・ＳＫ・ＳＫＤ・ＳＫＨ・ＳＣＭ・ＳＵＨ・ＮＵＫ・超硬
アルミ：A1000番・A2000番・A5000番・A6000番・A7000番
銅・銅合金：銅・真鍮・砲金（青銅）・洋白（洋銀）
ステンレス：301・303・304・316・403・430・440Ｊ・630
その他：ハステロイ・チタン（２種４種）・ジルコニウム・ニオブ・銀（SV925）
加工の特性: 薄板の切断でも高精度で複雑な形状の加工が可能です。上下のワイヤー線を設定することでテーパー加工もできます。しかし加工の特性上、貫通していない形状は加工できません。

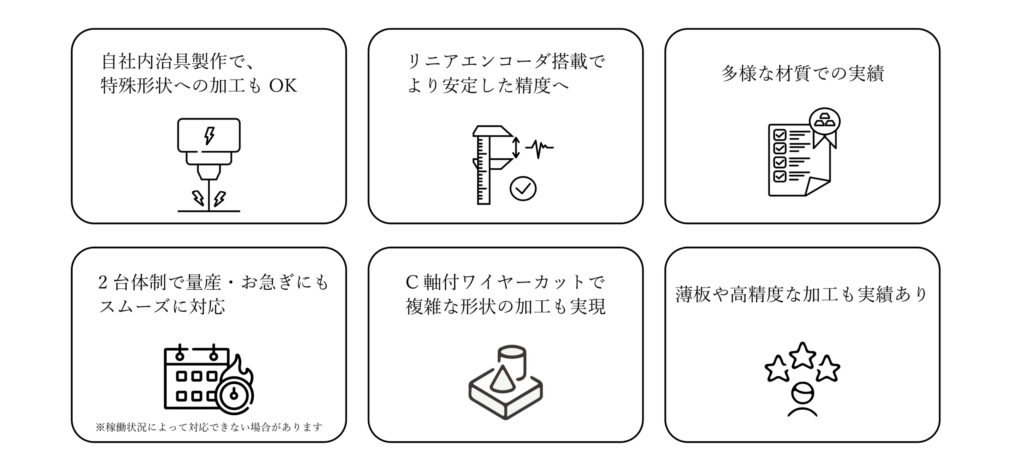

1. ワイヤー放電加工機は２台体制。多量生産・高度な加工・お急ぎもストレスなくお受けできます。: 【C軸付でできること】
C軸とは回転軸のこと。ワークを回転させながらXY方向で切ることができますので、角度の精度が欲しいもの、円筒形の側面穴加工などができます。
平面の異なる加工もワンチャックで加工できるというメリットがあります。

【FANUC　α-C400iCでできること】
リニアエンコーダーを搭載し、より安定した精度を確保できます。
ワイヤー線径φ0.1mmでの加工も可能です(最小インコーナーR0.05mm)
2. 自社で治具を製作。二次加工や量産もお任せください！: 【二次加工】
クランプしにくい形状も治具を製作し、加工します。小さいワークでもしっかりと精度を出すことができます。

【量産】
治具の製作により、確実な加工精度かつスピーディーな量産加工も可能になります。極薄の材料は積層加工できる治具を製作し高精度な加工を実現。ホンママルチチャックも所有しておりますので、量産加工も精度良く仕上がります。

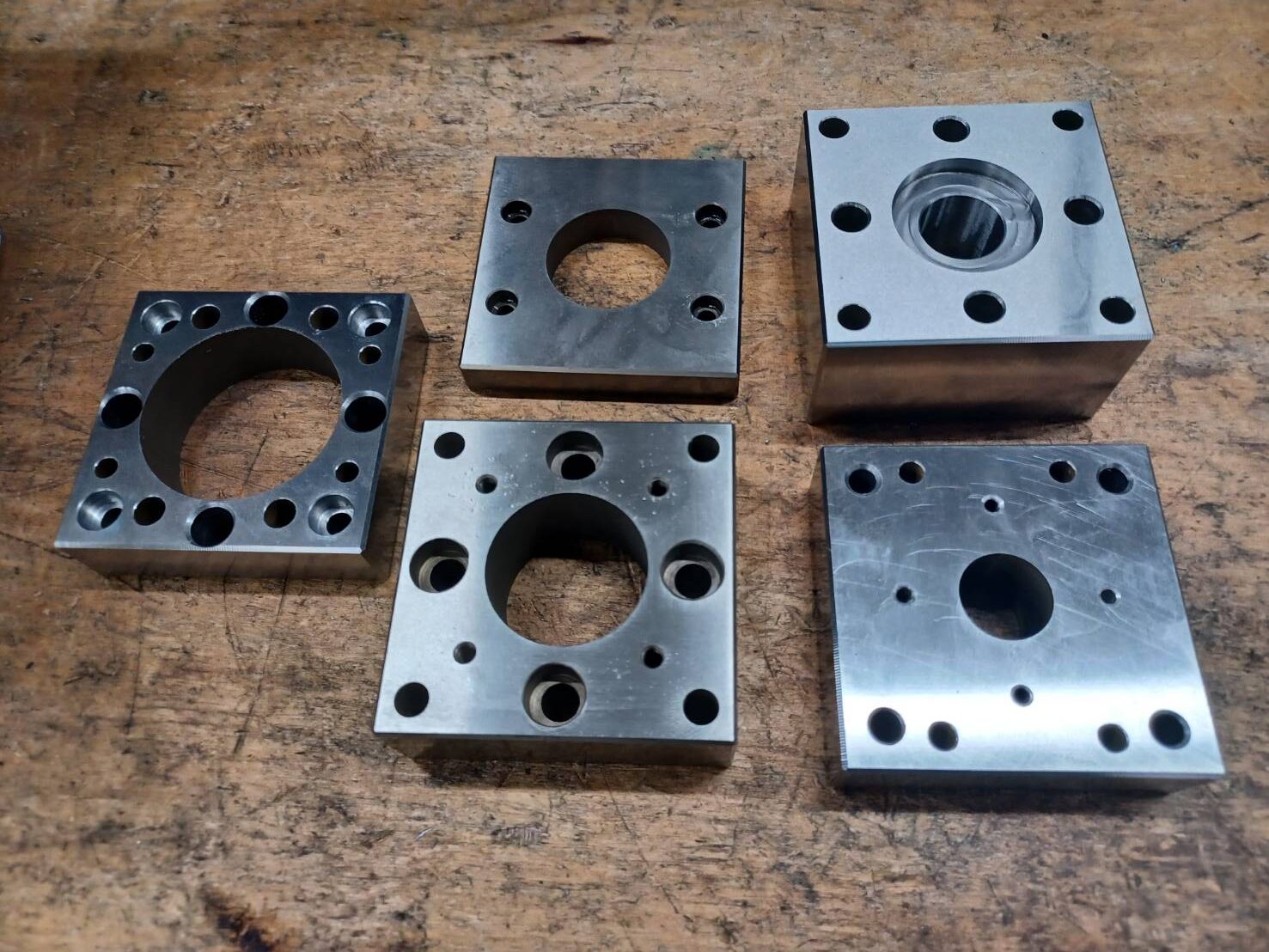

金型の一部分だけ加工したい！

#一部をワイヤーカット #金型製作のノウハウ

特殊な部品を作成したい！

#ねじれ形状 #特殊形状部品 #C軸付ワイヤーカット

特殊な形状の製品に追加工したい！

#特殊形状部品 #追加工 #治具から製作
